UWT重錘料位計故障代碼原因分析及其解決方法
一、第二代重錘SLS
|
代碼
|
問題原因
|
問題表現
|
解決措施
|
|
Error 2
|
脈沖感應器（小線路板）不能識別軟件，收不到來自小滑輪的感應脈沖信號。
|
電機停止運轉，當脈沖感應器可以再次識別軟件，感應錘將移動到頂部停止位置。
|
檢查小線路板與大線路板之間的連接頭是否插穩；若條件許可，可用新的小線路板替換檢查。
|
|
Error 3
|
1、 鋼帶/鋼纜斷裂
a）安裝位置很靠近進料口/倉壁；b）料倉錐體狹長；c）量程設置大于實際料倉高度
2、 電機失靈
齒輪打滑
碳刷壽命
|
1、電機停止運轉；
2出現代碼后，電機順時針上提感應錘，但4分鐘后人無效。
|
1、 檢查機械部分，若鋼帶/纜斷裂，則建議更換鋼帶/纜，接好感應錘；若鋼帶/纜足夠長，則剪去磨損部分，連接好感應錘使用。針對實際原因可選解決方案：a）選擇合適安裝口，避開進料口及倉壁，分別距1.5米以上；采用連鎖中斷測量方式；b)量程設置于錐體以上，或采用測量中斷方式c)正確設置量程
2、 電機檢查：斷電，用手轉動大轉輪，若無法轉動則齒輪正常；用萬用表測紅綠線間的電阻，若存在8歐左右電阻，則碳刷正常；通電，電機能轉動則正常
|
|
Error 4
|
1、卷輪無脈沖信號，鋼纜/鋼帶纏繞/反繞
2、小滑輪轉動阻滯，杠桿偏了，潮濕/腐蝕環境，軸承生銹
3、電機線接反了
|
電機上拉至頂部停止位置
|
1、 維修卷輪，或重新盤繞，使用電機手動控制，若鋼帶/鋼纜太短，則更換新的鋼帶/鋼纜
2、 調整小滑輪杠桿的位置，使小滑輪能夠上下自由順暢的轉動；若生銹則更換小滑輪（軸承）
3、 檢查電機接線，正確接線
|
|
Error 6
|
感應錘向上移動受阻：
1、 埋錘或下方橫梁卡住
2、 清潔器部分卡?。撼睗裎锪险匙』蚰p（有時會同時出現Error4）
|
感應錘向上移動2秒鐘無效，便持續10秒鐘保持不動；然后電機稍微釋放感應錘在上拉，若仍不動，則會重復一共5遍同樣的動作，然后1小時后再重復
|
1、 先嘗試電機手動上拉感應錘，直到頂部停止位置；卸掉物料，釋放感應錘，確保不受阻礙
2、 調到電機手動控制模式（Manual Control），拿出重錘檢查清潔器部分，清理潮濕物料，或從機械殼體外部引入壓縮空氣將物料吹干吹出；若磨損則建議更換清潔器
|
|
Error 7
|
電壓過低
|
|
使用正確電壓
|
|
Error 8
|
感應錘向下移動受阻：
1、 在頂部停止位置停止不動
2、 其移動距離小于20cm
|
設備將發出5次指令，若感應錘仍無法正常移動，將顯示代碼
|
1、清理下方阻礙物，如橫梁、鋼筋等
2、檢查清潔器部分，清理潮濕物料（同Error6）
|
|
Error 9
|
維護間隔時間
|
纜式3萬次測量
帶式4萬次測量
|
檢查鋼帶/鋼纜的磨損程度，根據實際情況可選擇：1、截去受損鋼帶/纜，若足夠長的話
2、更換新的鋼帶/纜
|
二、第三代重錘SLSNB
|
維護代碼
|
描述
|
出現現象
|
解決方法
|
|
M10
|
往返滑輪移動不順暢或不規則
|
出現該消息，仍能正常測量。若隨后五次測量皆正常，則消息將自動消失。
|
檢查滑輪動作是否正確檢查鋼帶或鋼纜在滑輪上是否打滑
|
|
M11
|
感應錘卡塞在頂部停止位置或者下方短距離內
|
產品將嘗試啟動5次，若感應錘在此其間無法釋放，將顯示此消息。若新的一次測量能夠釋放感應錘，該消息將自動消失。
|
檢查清潔器或安裝孔下方，釋放感應錘，確保最小移動距離> 200mm (7.87“)
|
|
M12
|
SD卡沒正常工作
|
在診斷菜單中設置“SD Card Enable”但實際上沒有插SD卡或SD卡沒正確工作。
|
在菜單中設置成“SD Card Disable”或更換SD卡
|
|
M16
|
維修間隔：鋼纜或鋼帶
|
總的測量周期次數達到了鋼帶或鋼纜壽命的70％。為了保證未來能夠無差錯的工作，強烈建議更換鋼帶或鋼纜。
復位該條消息之后，鋼帶或鋼纜測量周期的內部計數器將被清零。
若該條消息沒被復位，產品將繼續測量，直到達到鋼帶或鋼纜壽命的90％，故障代碼F16將出現。
|
更換鋼帶或鋼纜
|
|
M17
|
維修間隔：
炭刷電機
（無炭刷電機無此項）
|
總的運行時間達到電機壽命的70％。
為了保證產品能在未來無差錯地工作，建議更換電機；該條消息復位之后，電機運行時間地內部計數器將被清零
若沒對該消息進行復位，則產品繼續運行，直到達到電機壽命的90％，將出現故障代碼F17。
|
更換炭刷電機
|

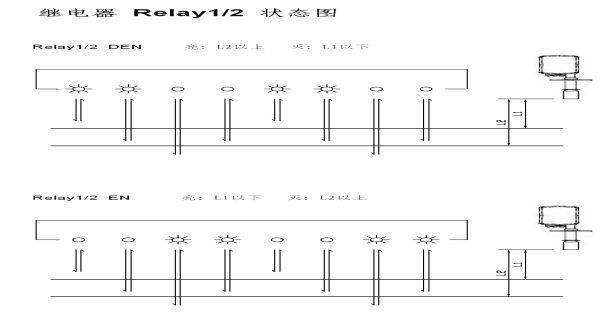

自診斷維護代碼，紅燈閃爍，Relay4指示維護狀態。均可按START按鈕復位。
|
故障代碼
|
描述
|
現象
|
設備的表現
|
解決方法
|
|
F10
|
電機或電機的電子部分故障
|
當電機啟動時，無法旋轉通過大卷輪感應
|
若有可能，感應錘將回收到“頂部停止位置”.
|
更換電機或其電子部分
|
|
F11
|
感應錘被埋或卡塞
|
下測及上行距離相差較大，通過大卷輪感應得出結果。
|
電機向上移動感應錘4秒，然后等待10秒，之后稍微向下釋放感應錘，再向上提。若感應錘仍然被埋或卡塞，該過程將被重復5次，然后隔1小時之后再嘗試掙脫被埋狀態。
|
釋放感應錘，確保它能無障礙地運動
|
|
F12
|
鋼帶或鋼纜斷裂
|
電機在運行，但感應錘一直沒有到達“頂部停止位置”。通過感應大卷輪與行程滑輪杠桿的反應得出結論。
|
電機向上提鋼帶，若過一段特定的時間之后，感應錘沒到達“頂部停止位置”，電機便停止。
|
維修鋼帶/鋼纜，檢查鋼帶/鋼纜是否正確組裝，感應錘被塌料/下料所埋幾率
|
|
F13
|
鋼帶或鋼纜太短或鋼纜糾繞
|
行程滑輪與卷輪移動方向不一致，通過比較兩者之間的感應線路而得出結果。
|
電機轉動方向不變，而感應錘被拉至“頂部停止位置”。
|
檢查鋼帶/鋼纜是否太短與調節里的最小安全設置作比較。檢查卷輪上是否繞纜而引起反繞了。
|
|
F15
|
直流電流不足（僅DC項）
|
運行時供電下降
|
感應錘移至頂部停止位置
|
根據技術參數要求確保供電正常
|
|
F16
|
維修間隔鋼纜/鋼帶
|
總的運行周期次數達到鋼帶/鋼纜運行時限的90%。見維護消息M16。
|
無法重新開始測量
|
更換鋼帶/鋼纜
|
|
F17
|
維修間隔：電機
|
實際運行時間達到電機運行時限的90%，見維護消息M17。
|
無法重新啟動測量。
|
更換電機
|
自診斷故障代碼，紅燈亮，Relay3指示故障狀態。通過按START和SETUP進行復位，可消除代碼。
***第二代SLS顯示“STAND BY”及第三代SLS-NB顯示“BLOCKED”均表示24&26端子處于斷開狀態，感應錘上拉到頂部停止位置，重錘處于測量中斷狀態，只需連接24&26便可以正常測量。
一般維護步驟：
首先，必須確認重錘安全操作安裝距離（位置距離進料口及倉壁分別1.5米以上，不受物料沖擊方向）
1、 同時打開電子及機械蓋子，查看電氣部分所出現的代碼，從表中找到相應的代碼，查出故障原因。
2、 查看機械部分是否斷纜/帶，是否纏繞正常，保證杠桿滑輪所處位置恰當。
3、 若電子機械皆無異常，則a)若出現M代碼，直接按“Start”可復位；b)若出現F代碼，則需同時按“Start”和“Setup”復位。（中斷狀態無法復位，必須將24&26短接）
4、 可進入高級調節菜單，手動控制電機上下行，檢查重錘運行狀況，是否錘頭有回收到頂部。進入方法：a)在初始界面，同時按上、下箭頭兩秒鐘，進入高級調節菜單，再按向下箭頭選擇診斷菜單“Diagnostic ..”,按“Setup”按鈕進入，再按向下箭頭選擇“Manual ..”菜單，按“Setup”按鈕進入，光標閃爍了此時可按上下箭頭手動進行操控…最后再按“Setup”退出，光標不閃爍，再按“Start”返回初始界面。
5、 若出現斷纜/帶，則需要檢查電機是否損壞，斷電，手動轉動鋼纜/帶卷輪是否能夠轉動，若不能轉動，電機未被損壞，若卷輪能夠被轉動，則電機損壞。
